SS928核心板

SS928核心板

品牌: 全爱科技
型号: SS928

价格:

SS928核心板 3403核心板-Hi3559替代型号-全爱科技核心板

  • 使用文档
  • 产品规格
  • 软件下载
  • 相关资源
SS928 SoC主要特性
  1. 1) 处理器内核

    • 四核 ARM Cortex A55@1.2GHz 32KB I-Cache, 32KB D-Cache / 512KB L3 cache
    • 支持 Neon 加速,集成 FPU 处理单元
    • 内置 32bit MCU@500MHz 32KB I-Cache, 32KB D-Cache /64KB TCM

    2) 智能视频分析

    • 神经网络加速引擎,高达 4Tops INT8 支持 INT4/FP16 支持完整的 API 和工具链
    • 双核 Vision Q6 DSP
    • 32K I-Cache /32K D-Cache /32K IRAM/320K DRAM
    • 内置智能计算加速引擎
    • 内置双目深度加速单元
    • 内置矩阵计算加速单元

    3) 视频编解码

    • 264 BP/MP/HP
    • 265 Main Profile
    • 264/H.265 编解码最大分辨率为 8192 x 8192
    • 264/H.265 编码支持 I/P 帧
    • 264/H.265 多码流编码能力:3840 x 2160@60fps + 1280x720@30fps 7680 x 4320@15fps
    • 264/H.265/MPEG-4 多码流解码能力:3840 x 2160@60fps + 1920x1080@60fps
    • 支持最多 8 个区域的编码前 OSD 叠加
    • 支持 CBR/VBR/AVBR/FIXQP/QPMAP 等多种码率控制模式
    • 输出码率最大值 100Mbps
    • 支持 8 个感兴趣区域(ROI)编码
    • 支持 JPEG Baseline 编解码
    • JPEG 编解码最大分辨率 16384x16384
    • JPEG 最大性能

    编码: 3840 x 2160@60fps(YUV420)

    解码: 3840 x 2160@75fps(YUV420)

    4) 视频输入接口

    • 支持 8-Lane image sensor 串行输入,支持 MIPI/LVDS/Sub-LVDS/HiSPi 多种接口
    • 支持 2x4-Lane 或 4x2-Lane 等多种组合,最高支持 4 路 sensor 串行输入
    • 最大分辨率 8192 x 8192
    • 使用OS08A20传感器,采集1080P分辨率,120FPS

    5) 数字图像处理(ISP)

    • ISP 支持分时复用处理多路 sensor 输入视频
    • 支持 3A(AE/AWB/AF)功能, 3A 的控制用 户可调节
    • 支持去固定模式噪声(FPN)
    • 支持坏点校正、镜头阴影校正;
    • 最高支持三帧 WDR 及 Advanced Local Tone Mapping
    • 支持多级 3D 去噪、图像边缘增强、去雾、动态对比度增强等处理功能
    • 支持 3D-LUT 色彩调节
    • 支持镜头畸变校正,支持鱼眼矫正
    • 支持 6-DoF 数字防抖及 Rolling-Shutter 校正
    • 支持图像 Mirror、 Flip、 90 度/270 度旋转
    • 提供 PC 端 ISP 调节工具

    6) 视频与图形处理

    • 支持图形和图像 1/15.5~16x 缩放功能
    • 支持多达 4 路视频全景拼接 输入 2 路 3840x2160,输出 4320x3840 输入 4 路2688x1520,输出 6080x2688
    • 支持视频层、图形层叠加
    • 支持色彩空间转换

    7) 视频输出

    • 支持 0 接口输出
    • 支持 4-Lane Mipi DSI/CSI 接口输出,最高 2.5Gbps/lane

    8) 安全隔离与引擎

    • 支持安全启动
    • 支持基于 TrustZone 的 REE/TEE 硬件隔离方 案
    • 硬件实现 AES 对称加密算法
    • 硬件实现 RSA2048/3072/4096 签名校验算法
    • 硬件实现基于 HASH 的 SHA/256/384/512、 HMAC_SHA256/384/512 算法
    • 硬件实现随机数发生器
    • 集成 30Kbit OTP 存储空间供客户使用

    9) 网络接口

    • 1个千兆以太网接口
    • 支持 TSO、 UFO、 COE 等加速单元
    • 支持 Jumbo Frame

    10) 外围接口

    • 支持上电复位(POR)和外部输入复位
    • 1路10Gbps光纤接口地接(FPGA输出)
    • 2个 UART、 4个GPIO 接口
    • 1个SDXC 卡最大容量 2TB
    • 1路可拓展wifi 模组
    • 2 个 USB3.0/USB2.0 接口
    • USB0 仅 Host 接口
    • USB1 Host/Device 可切换

    12) 外部存储器接口

    • 2 x 32bit DDR4 最高速率 3200Mbps
    • 1 xeMMC,容量 8GB

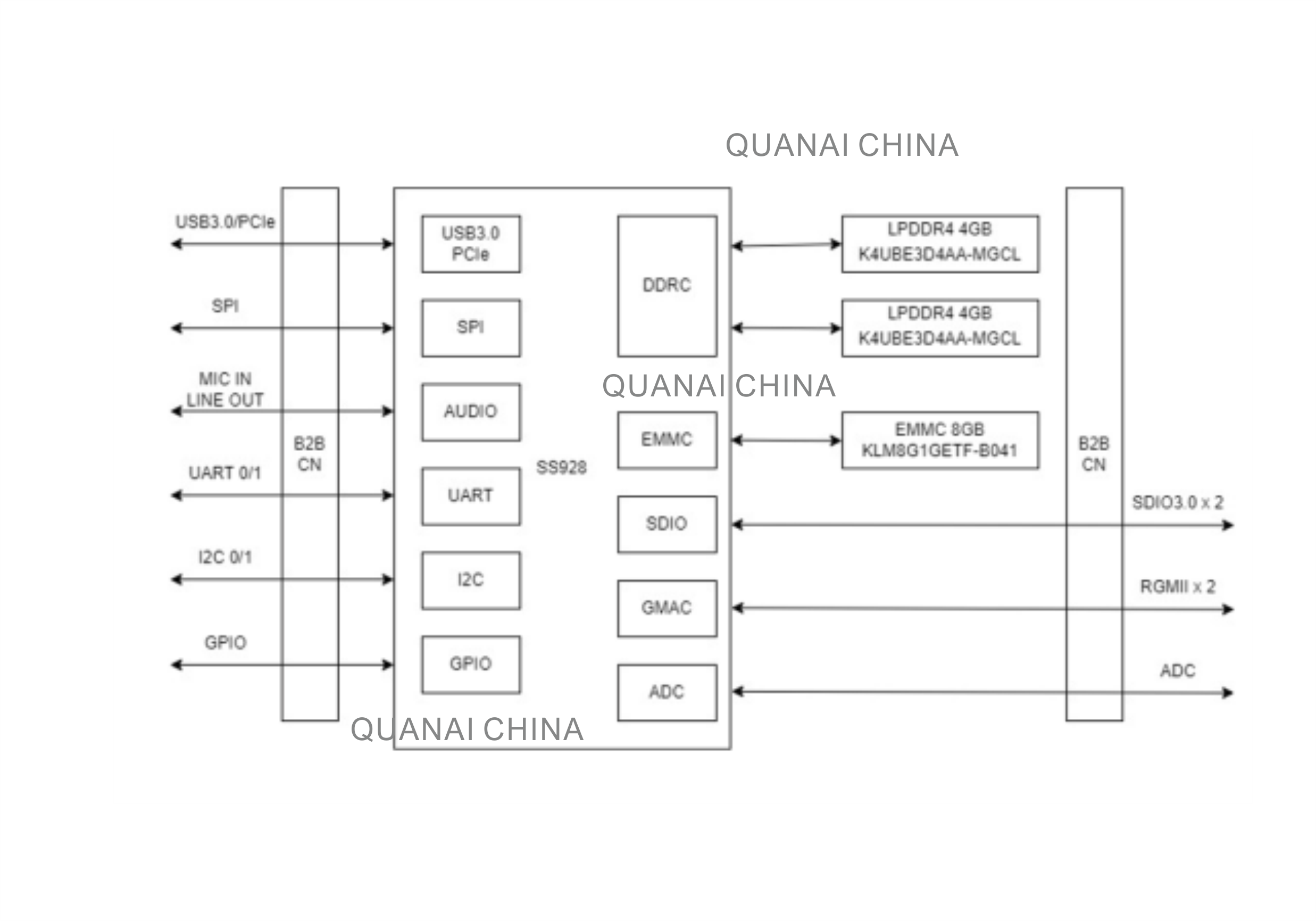

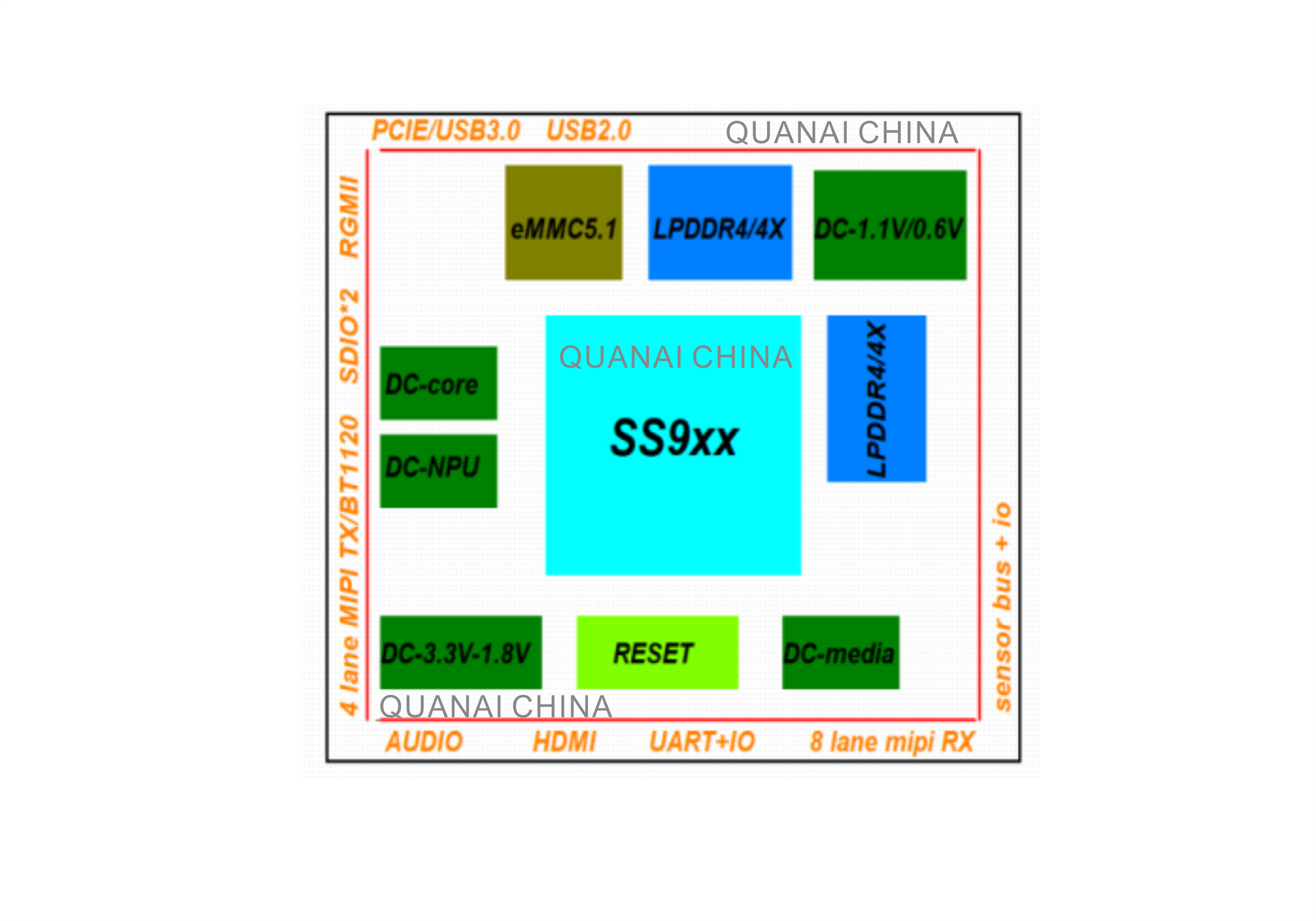

CPU:SS928

NPU: 4 TOPS NPU

内存: LPDDR4标配8GB(4GB/8GB批量可选)

存储器: EMMC标配8GB(8GB/16GB/32GB/64GB批量可选)

视频输入接口: 8 Lane MIPI CSI

视频输出接口: HDMI 2.0 x 1 + BT1120 x 1

网络接口: RGMII x 2

音频接口: MIC IN/LINE OUT

高速接口: USB3.0/2Lane PCIe

SDIO接口: SDIO3.0 x 2

低速接口; I2C、 SPI、 UART、 ADC、 GPIO

看门狗: 内置

RTC: 钮扣电池接口

板卡尺寸 :56 x 56mm

工作电压: 输入电压DC 最大功率小于10W

运行温度: -30℃到+70℃
