全爱科技Atlas200I A2 AI加速模块-FPGA PCIE接口验证平台
1 评估套件硬件介绍
- 全爱科技QA200A2 Altas200I A2开发套件
- Xilinx FPGA 开发套件-VC709
实物测试组成主要如下:
图 1-1 QA200A2 Atlas200I A2+PCIE X4接口测试FPGA 实物图片
- 全爱科技QA200A2 Altas200I A2开发套件做了验证。
图 1-2 QA200A2 Atlas200I A2 开发套件实物图

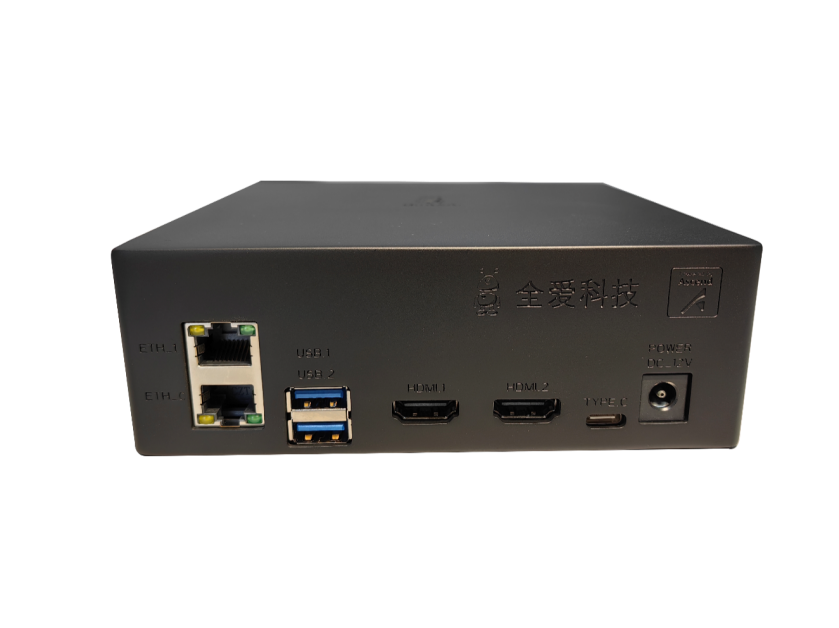

图 1-3 全爱科技Atlas200I DK A2 Altas200I A2开发套件(带外壳照片)

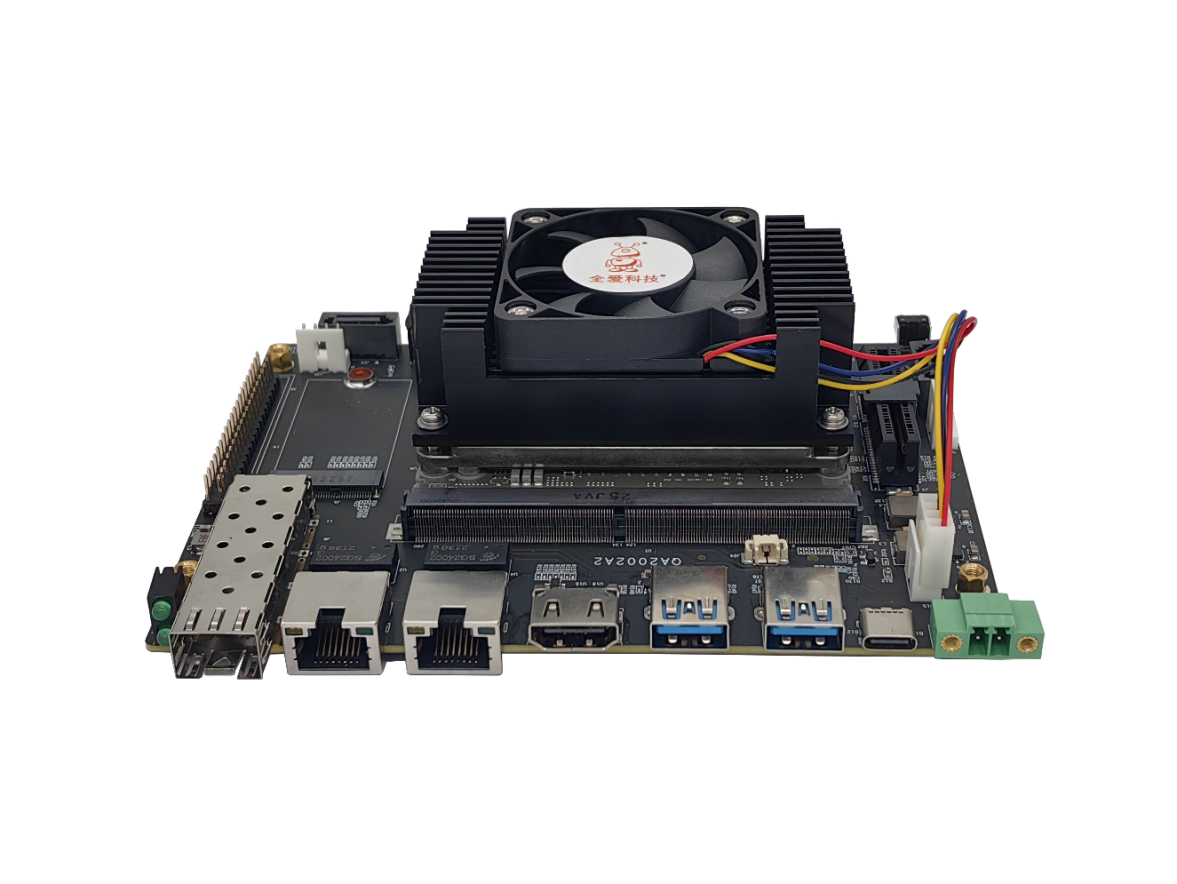

图 1-4 全爱科技Atlas200I DK A2 Altas200I A2开发套件(开发板照片)
- 一款Xilinx的FPGA开发板,当前开发板使用了VC709。
图 1-5 Xilinx VC709 FPGA开发套件实物图
2 评估套件功能介绍
- 通过本模块,可以方便的验证Altas200 A2模块的调试串口、PCIE接口。提供的默认PCIE测试工程功能如下:
图 2-1 PCIE接口demo说明
- 默认提供的PCIE接口测试demo功能如图所示,主要功能组成包含如下几个
- Xilinx的官方PCIE 2.0 IP核或0 IP核,用来实现PCIE 硬核IP的例化;
- 使用DMA控制器,实现PCIE DMA操作,并将接口转换成方便易用的FIFO接口和RAM接口;
- Atlas200 A2模块PCIE驱动软件,实现对PCIE接口接口驱动;
- Atlas200 A2模块PCIE接口测试程序,主要测试PCIE的IO读写、DMA写和DMA读取操作。
3 评估套件测试报告
- 全爱科技QA200A2 开发套件 的pcie插槽设计为PCIEx2,Xilinx -FPGA 开发板VC709 PCIE测试数据如下:
图3-1 全爱科技开发套件PCIE读写测试截图
4 评估套件接口图示
- 全爱科技 QA200A2 Atlas200I A2开发套件接口图示:
- Xilinx FPGA VC709开发套件接口图示:
更多资料,请到全爱科技官网获取www.quanaichina.com
